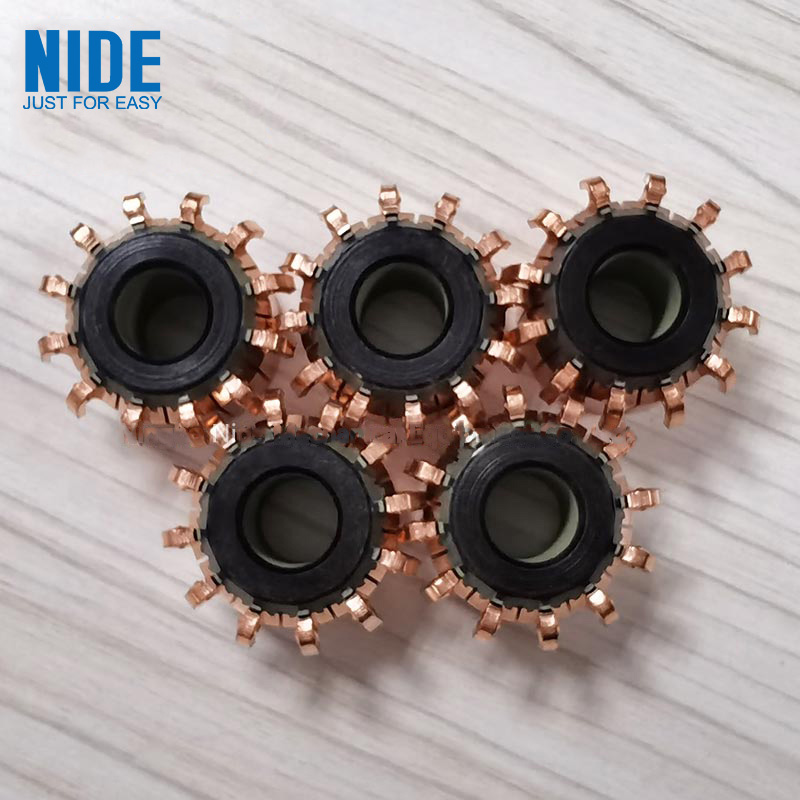

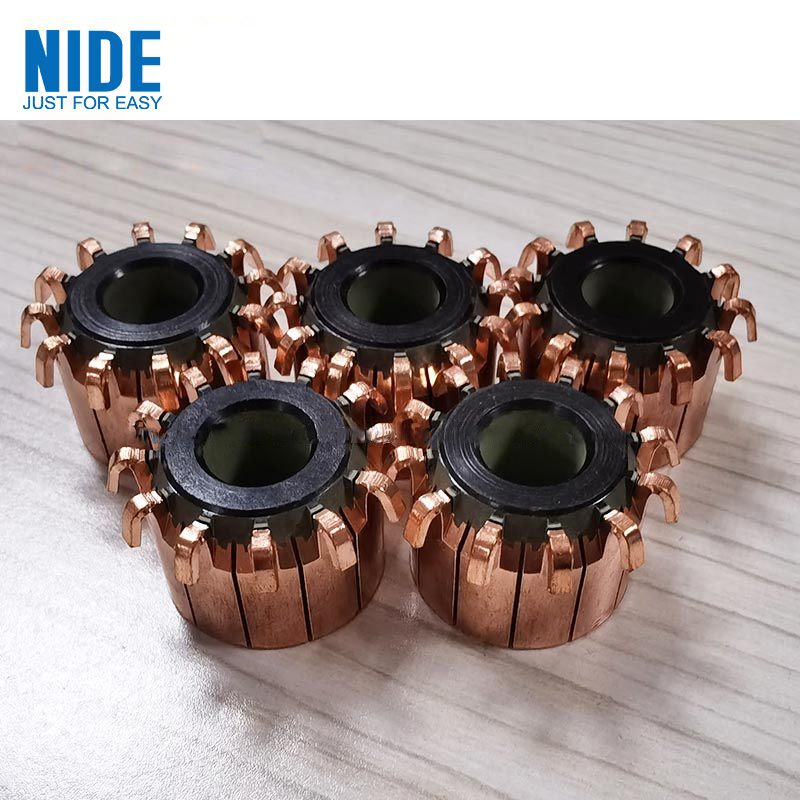

Коммутатор двигуна фена включає корпус форми, спресований порошком для випікання. Корпус форми забезпечений слюдяним пазом. Колектор гачкового типу складається з корпусу прес-форми, деталі комутатора, армуючого кільця та внутрішньої втулки. Корпус прес-форми зміниться. Напрямок, підсилювальне кільце та внутрішня втулка нерухомо з’єднані.
Модель №. |
OD |
ID (мм) |
Загальна висота |
Довжина сегмента |
Гак/підйом диам. |
Бар № |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Коммутатори двигуна фена використовуються в двигунах постійного струму, генераторах та універсальних двигунах.
Слідкуйте за тим, щоб струм в обмотках ротора завжди протікав в одному напрямку.
У двигуні комутатор подає електричний струм до обмоток. Постійний обертальний момент створюється шляхом зміни напрямку струму в обертових обмотках кожні півобороту.
У генераторі комутатор змінює напрямок струму, при цьому кожен виток служить механічним випрямлячем для перетворення змінного струму з обмоток в односпрямований постійний струм у ланцюзі зовнішнього навантаження.
Коммутатори двигуна фена - це поворотний електричний перемикач, який періодично змінює напрямок струму між ротором і зовнішнім ланцюгом.
