Комутатор для електроінструментів: маленький компонент, що стоїть за надійною роботою двигуна

Коли люди використовують такі електроінструменти, як електродрилі, кутові шліфувальні машини, пилки та полірувальні машини, вони зазвичай зосереджуються на потужності двигуна, швидкості та довговічності. Проте всередині багатьох щіткових електродвигунів невеликий компонент відіграє вирішальну роль у перетворенні електричної енергії в механічний рух —Комутатор для електроінструментів. Хоча комутатор є лише невеликою частиною агрегату двигуна, його конструкція безпосередньо впливає на ефективність двигуна, стабільність роботи, рівень шуму та термін служби. У галузях промисловості, які потребують високошвидкісного обертового обладнання, виробництво колекторів передбачає точне проектування, вибір матеріалів і суворий контроль якості.

Що таке комутатор для електроінструментів?

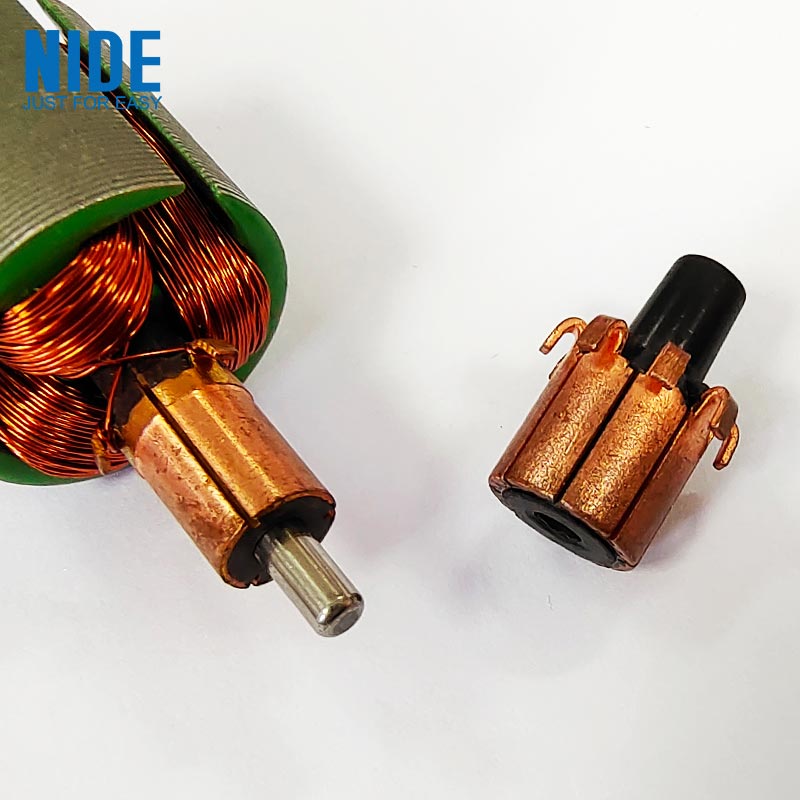

A Комутатор для електроінструментівце обертовий електричний комутаційний компонент, який використовується в щіткових двигунах постійного струму та універсальних двигунах. Його основна функція полягає в тому, щоб контролювати напрямок струму, що протікає через обмотки двигуна, дозволяючи ротору двигуна продовжувати обертатися. Типовий комутатор складається з:

компонент	функція
Мідні сегменти	Проведення електричного струму між щітками і обмотками ротора
Ізоляційний матеріал	Електрично відокремлює окремі мідні сегменти
Основна структура	Забезпечує механічну підтримку для обертання
Клеми підключення	З'єднує комутатор з обмотками двигуна

Під час роботи вугільні щітки контактують з обертовою поверхнею комутатора, щоб передавати електричну енергію до двигуна.

Чому комутатор важливий для електроінструментальних двигунів?

Двигун електроінструменту працює в складних умовах: Висока швидкість обертання Часті запуски і зупинки Великі механічні навантаження Безперервна вібрація У цих умовах комутатор повинен підтримувати стабільний електричний контакт. Добре сконструйований комутатор допомагає покращити: ККД двигуна Стабільність обертання Електропровідність Термін служби інструменту Якщо поверхня комутатора зношується нерівномірно, це може призвести до таких проблем, як: Підвищене іскріння Знижена потужність двигуна Надмірне виділення тепла Скорочений термін служби щітки

Секрет промисловості: якість поверхні комутатора важливіша, ніж його зовнішній вигляд

Комутатор може виглядати як простий мідний компонент, але стан його поверхні надзвичайно важливий. Виробники двигунів приділяють велику увагу: Точність сегмента Шорсткість поверхні Точність круглості Ізоляційний відстань Навіть незначні відмінності у виробництві можуть вплинути на: Стійкість контакту з вугільними щітками Електричний опір Вироблення тепла Для високошвидкісних електроінструментів невеликий дисбаланс у обертовому компоненті може створити вібрацію та знизити продуктивність двигуна.

Матеріали, що використовуються в комутаторах електроінструментів

Комбінація матеріалів комутатора визначає його електричні та механічні характеристики.

Мідні сегменти

Мідь широко використовується через: Висока електропровідність Хороші теплові характеристики Відповідні механічні властивості

Ізоляційні матеріали

Ізоляція між мідними сегментами запобігає коротким замиканням. Загальні матеріали включають: Слюда Високотемпературні ізоляційні суміші

Спеціальні сплави

Деякі програми використовують мідні сплави для покращення: Зносостійкість Механічна міцність Висока швидкість роботи

Виробничий процес, який стоїть за комутатором електроінструменту

Виробництво надійного комутатора вимагає кількох точних процесів.

Формування мідного сегмента

Мідні деталі формуються в точні сегменти відповідно до вимог конструкції двигуна.

Формування та збірка

Мідні сегменти фіксуються ізоляційними матеріалами для створення повної обертової конструкції.

Механічна обробка та обробка поверхні

Поверхня комутатора точно оброблена, щоб забезпечити: Правильний діаметр Гладка контактна поверхня Стабільне обертання

Тестування

Перевірки якості можуть включати: Розмірне вимірювання Випробування електропровідності Випробування ізоляції Перевірка динамічного балансу

Технологія комутатора проти безщіткового двигуна

З розвитком технології безщіткових двигунів деякі сучасні електроінструменти замінили традиційні щіткові двигуни. Серед відмінностей:

Особливість	Матовий двигун з комутатором	Безщітковий двигун
Структура	Використовує щітки та комутатор	Використовує електронну систему управління
Технічне обслуговування	З часом вимагає заміни щіток	Зазвичай менший механічний знос
Вартість	Більш економічний дизайн	Підвищені технологічні вимоги
застосування	Поширений у багатьох традиційних електроінструментах	Все частіше використовується в передових інструментах

Незважаючи на зростання кількості безщіткових двигунів, колекторні двигуни залишаються широко використовуваними через їх зрілу технологію, економічні переваги та надійну роботу.

Загальні застосування комутаторів в електроінструментах

Комутатори широко використовуються в двигунах для:

Електродрилі

Забезпечують стабільне обертання для свердління та кріплення.

Кутові шліфувальні машини

Підтримка високошвидкісного обертання в складних умовах роботи.

Електропилки

Підтримуйте роботу двигуна під час різання.

Шліфувальні та полірувальні інструменти

Забезпечте послідовний контроль швидкості для обробки поверхні.

Прихований виклик: керування спекою та зносом

Однією з найбільших проблем у проектуванні комутатора є контроль зв’язку між електричними характеристиками та механічним зносом. Під час роботи: Щітки створюють тертя Електричний струм утворює тепло Обертання створює механічну напругу Хороший дизайн комутатора повинен збалансувати: провідність Зносостійкість Температурна стабільність Надійність контактів Ось чому вибір матеріалу і точність виготовлення важливі.

Майбутні тенденції електроінструментальних комутаторів

Покращена технологія матеріалів

Майбутні розробки можуть бути зосереджені на: Кращі зносостійкі матеріали Покращені характеристики мідного сплаву Більш тривалий термін служби

Виробництво з високою точністю

Сучасне виробниче обладнання покращить: Точність розмірів Консистенція поверхні ККД двигуна

Розробка гібридного двигуна

Незважаючи на те, що кількість безщіткових двигунів зростає, удосконалені технології щіткових двигунів можуть продовжувати обслуговувати економічні та промислові застосування.

Висновок: невеликий компонент, що підтримує потужні інструменти

Комутатор для електроінструментів може бути прихований усередині двигуна, але його роль є важливою для перетворення електричної енергії та стабільної роботи. Завдяки точному виготовленню, передовим матеріалам і постійному вдосконаленню комутатори продовжують підтримувати надійну роботу дрилів, шліфувальних машин, пилок і багатьох інших електроінструментів. Цей невеликий обертовий компонент демонструє, як навіть найменші деталі можуть мати великий вплив на продуктивність промислового обладнання.
