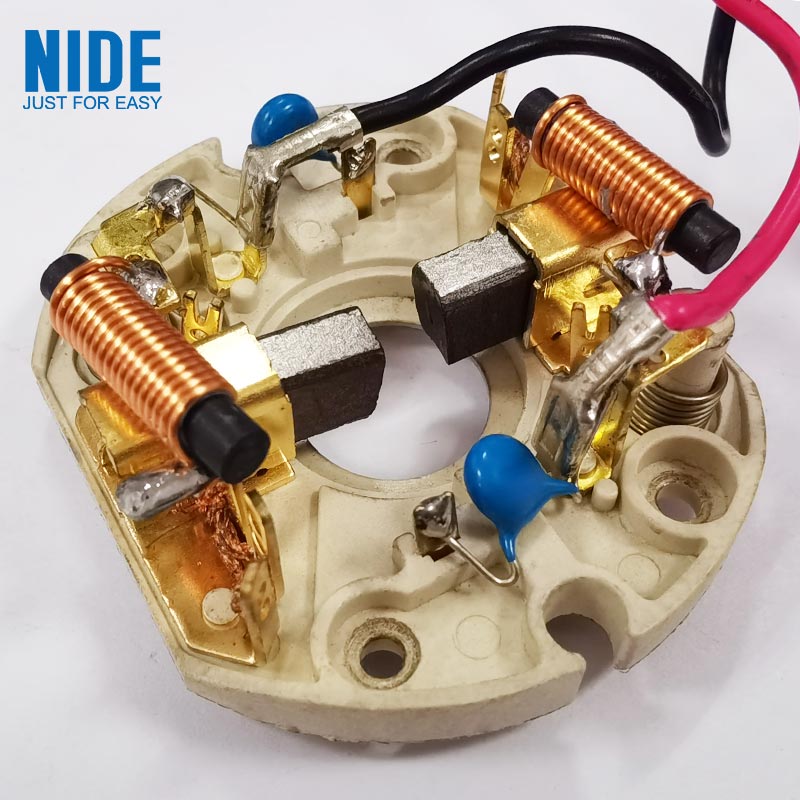

Якщо ваша електрична дриль, кутова шліфувальна машина чи циркулярна пила раптово ослабли, почали працювати під навантаженням або навіть викидали тривожні іскри — не поспішайте купувати новий інструмент. Швидше за все, проблема полягає в крихітному, недорогому компоненті: Вугільна щітка для електроінструментів.

Будучи основним витратним матеріалом в електродвигунах, вугільна щітка передає електричний струм від нерухомої частини двигуна до обертового комутатора. Тертя означає знос, і коли воно зношується, ваш інструмент перестає працювати. Навчившись самостійно перевіряти та замінювати цю деталь, ви можете заощадити значні витрати на ремонт і вдихнути нове життя у ваше надійне обладнання.

Коли замінити – діагностичний метод «трьох сигналів».

Не чекайте, поки інструмент повністю перестане обертатися. Зверніть увагу на ці три попереджувальні знаки:

Точний вибір – правильний підбір важить більше, ніж ви думаєте

Схожа на вигляд щітка не обов’язково є сумісною. Різниця в розмірі на 1 мм означає, що він не підійде. Неправильний матеріал може згоріти ваш двигун. Купуючи вугільну щітку для електроінструментів, зосередьтеся на цих двох моментах:

1. Зіставте номер моделі

Найбезпечніший підхід: перевірте номер на вашій старій вугільній щітці або перегляньте список деталей у посібнику до інструменту. Такі основні бренди, як Bosch, Makita та DeWalt, мають спеціальні номери деталей. Наприклад, Makita чітко зазначає у своїх посібниках: «Використовуйте вугільну щітку лише одного типу».

2. Установіть відповідність між фізичними розмірами та формою

Щітки бувають різних конфігурацій: з прикріпленими пружинами, з металевими тримачами або у вигляді простих карбонових блоків. Це залежить від конструкції вашого двигуна. Якщо ви не можете знайти номер деталі, принесіть старий і виміряйте:

Важлива примітка: різні матеріали (вуглеграфіт і електрографіт) мають різну провідність і зносостійкість. Використання неправильного класу може призвести до пошкодження комутатора («мідної головки»). Дотримуйтеся оригінального OEM або еквівалентів вторинного ринку.

Покрокова заміна – за десять хвилин

Перш ніж почати: ВІДКЛЮЧІТЬ інструмент від електромережі або ВИЙМІТЬ акумуляторну батарею. Це не підлягає обговоренню.

Необхідні інструменти: відповідна хрестова або плоска викрутка (часто та, що входить до комплекту інструменту, працює добре).

Процедура

1. Відкрийте кришки – знайдіть круглі або квадратні пластикові/металеві кришки з боків корпусу двигуна (зазвичай позначені символом щітки). Відкрутіть їх проти годинникової стрілки.

2. Витягніть старі щітки – обережно витягніть кожну вугільну щітку. Зверніть пильну увагу на:

3. Орієнтація пружини (з якого боку сидить пружина).

4. Напрямок встановлення (плоска сторона проти кутової сторони, спрямованої до комутатора).

5. Перші люди часто встановлюють їх задом наперед — сфотографуйте перед видаленням!

6. Очистіть і перевірте комутатор – витягніть щітки, скористайтеся чистою сухою тканиною або м’якою гумкою, щоб обережно протерти поверхню комутатора (мідних сегментів), щоб видалити вуглецевий пил і окислення. Якщо поверхня міді має глибокі ямки або борозенки, потрібне професійне обслуговування.

7. Замінюйте парами – Ніколи не замінюйте лише одну сторону. Навіть якщо одна щітка виглядає справною, завжди встановлюйте відповідну пару. Це забезпечує рівномірний тиск пружини та збалансований розподіл струму.

8. Перевстановіть і закріпіть – вставте нові вугільні щітки в тій самій орієнтації, яку ви зазначили. Переконайтеся, що пружина щільно притискається до хвоста щітки. Надійно закрутіть ковпачки, але не затягуйте надто й знімайте різьбу.

Період «обкатки» – очікуйте цього

Коли ви вперше вмикаєтеся після встановлення нової вугільної щітки для електроінструментів, ви, імовірно, побачите більше іскор, ніж зазвичай. Це абсолютно нормально. Нова щітка має плоску або інакше вигнуту поверхню, яка ще не відповідає контуру зношеного комутатора.

Дайте кілька хвилин на обкатку:

• Якщо ваш інструмент має змінну швидкість, увімкніть його на середньо-низькій швидкості протягом 3–5 хвилин.

• Іскріння поступово зменшуватиметься, коли поверхня щітки буде відповідати комутатору.

Додаткова порада: читайте «обличчя» своїх старих пензлів

Ось діагностичний трюк професійного рівня. Не викидайте ці зношені щітки негайно — їх поверхня тертя розповість історію про здоров’я вашого двигуна.

Завдяки цим навичкам діагностики та заміни ваші дротові електроінструменти легко прослужать вам ще десятиліття. Йдеться не лише про економію грошей, а про розуміння вашого обладнання, мінімізацію часу простою та ефективну роботу вашої майстерні. У належному стані Вугільна щітка для електроінструментів це різниця між розчаровуючим днем ​​і продуктивним.
