Чому комутатор для електроінструментів такий важливий для продуктивності двигуна та терміну служби інструменту?

A комутатор для електроінструментує основним компонентом щіткових двигунів постійного струму, який безпосередньо визначає, наскільки ефективно електрична енергія перетворюється на механічний рух. Він контролює перемикання напрямку струму, стабілізує вихідний крутний момент і забезпечує стабільне обертання двигуна під навантаженням. У промислових і побутових електроінструментах, таких як дрилі, шліфувальні машини, пилки та ударні інструменти, комутатор відіграє вирішальну роль у стабільності роботи, довговічності та безпеці. Ця стаття містить глибоке технічне та практичне розуміння комутаторів для електроінструментів, включаючи принципи роботи, вибір матеріалу, точність виготовлення, коефіцієнти продуктивності, методи усунення несправностей та промислове застосування. Він призначений для інженерів, спеціалістів із закупівель і виробників, яким потрібні надійні рішення для компонентів двигунів.

Зміст

• 1. Що таке комутатор для електроінструментів?
• 2. Як працює комутатор у двигуні електроінструмента?
• 3. Які матеріали використовуються у високоефективних комутаторах?
• 4. Як комутатор виготовляється з точністю?
• 5. Які фактори впливають на продуктивність і термін служби комутатора?
• 6. Які проблеми зазвичай виникають і як їх можна вирішити?
• 7. Як вибрати правильний комутатор для електроінструменту?

1. Що таке комутатор для електроінструментів?

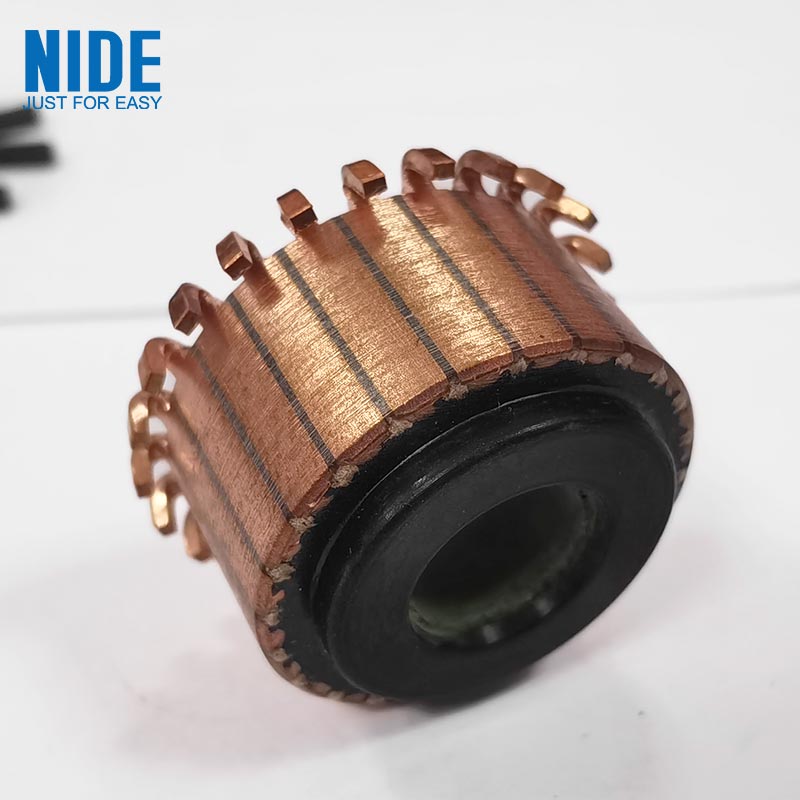

Комутатор для електроінструментів — це механічний обертовий електричний перемикач, який використовується в щіткових двигунах постійного струму для періодичної зміни напрямку струму в обмотках ротора. Це контрольоване перемикання забезпечує безперервний обертальний рух, який є важливим для роботи електричних інструментів.

У практичному застосуванні комутатор безпосередньо відповідає за те, щоб такі інструменти, як електричні дрилі, кутові шліфувальні машини, циркулярні пилки та полірувальні машини, підтримували стабільний крутний момент. Без нього двигун не міг би здійснювати безперервне обертання, що призвело б до неефективних або нефункціональних інструментів.

Оскільки електроінструменти часто працюють під високим навантаженням, вібрацією та нагріванням, комутатор має бути сконструйований з високою точністю та довговічністю, щоб забезпечити постійну продуктивність і тривалий термін служби.

2. Як працює комутатор у двигуні електроінструмента?

Принцип роботи комутатора заснований на синхронізованому механічному обертанні та електричному перемиканні. Коли вал двигуна обертається, вугільні щітки підтримують ковзний контакт із сегментованими мідними стрижнями на поверхні комутатора. Цей контакт змінює напрямок струму в обмотках якоря через точні проміжки часу.

Цей процес гарантує, що магнітні сили всередині двигуна безперервно створюють крутний момент у тому самому напрямку обертання. Без цього механізму перемикання двигун зупинявся б або коливався, а не плавно обертався.

• Функція перемикання струму:Змінює струм в обмотках для підтримки безперервного обертання
• Контактна система щітки:Передає електричну енергію між нерухомими та обертовими частинами
• Дугогасіння:Зменшує електричне іскріння під час перемикання
• Стабілізація крутного моменту:Забезпечує плавний вихід при змінних навантаженнях

У високошвидкісних електроінструментах це перемикання відбувається тисячі разів на хвилину, що означає, що комутатор має бути надзвичайно стійким до зносу та нагрівання.

3. Які матеріали використовуються у високоефективних комутаторах?

Вибір матеріалу є одним із найважливіших факторів, що визначають продуктивність комутатора. Високоякісні комутатори покладаються на комбінацію провідних металів, ізоляційних матеріалів і структурного посилення.

Поєднання міді та слюди є особливо критичним, оскільки воно врівноважує провідність та ізоляцію. Поганий вибір матеріалу може призвести до перегріву, іскріння та передчасного виходу з ладу електроінструментів.

4. Як комутатор виготовляється з точністю?

Процес виготовлення aкомутатор для електроінструментупотрібна високоточна техніка для забезпечення електричної стабільності та механічного балансу. Навіть мікроскопічні відхилення можуть вплинути на продуктивність.

1. Підготовка матеріалу:Відбираються та перевіряються листи міді високої чистоти та промислової слюди.
2. Формування сегмента:Мідь штампується та формується в точні комутаторні сегменти.
3. Збірка ізоляції:Між кожним мідним сегментом вставляються листи слюди.
4. Формування під високим тиском:Компоненти стиснуті для забезпечення щільного структурного зв’язку.
5. Точне точіння з ЧПУ:Забезпечує ідеальну круглу геометрію та баланс.
6. Оздоблення поверхні:Полірування зменшує тертя та покращує контакт щітки.
7. Тестування та перевірка:Проводяться електричні, термічні та механічні випробування.

Досконалі виробники також проводять тести на динамічне балансування та симуляції високошвидкісного обертання, щоб забезпечити надійність у реальних застосуваннях інструментів.

5. Які фактори впливають на продуктивність і термін служби комутатора?

На продуктивність і довговічність комутатора впливають численні робочі та конструктивні фактори. Розуміння цих факторів має важливе значення для оптимізації моторної ефективності.

• Термічний опір:Високі температури можуть деформувати матеріали та скоротити термін служби
• Електропровідність:Визначає енергоефективність і тепловиділення
• Механічний баланс:Впливає на вібрацію, шум і швидкість зносу
• Якість контакту щітки:Безпосередньо впливає на іскріння та стабільність
• Робоче навантаження:Постійне перевантаження прискорює знос

Правильна оптимізація конструкції та технічне обслуговування можуть значно подовжити термін служби комутатора та підвищити загальну ефективність електроінструменту.

6. Які проблеми зазвичай виникають і як їх можна вирішити?

Незважаючи на вдосконалене виробництво, комутатори все ще можуть мати проблеми з роботою через знос, забруднення або неправильне використання.

• Іскріння:Викликано поганим контактом щітки, пилом або шорсткістю поверхні
• Нерівномірний знос:Виникає внаслідок дисбалансу або непостійного тиску щіткою
• Перегрів:Викликано перевантаженням або недостатнім охолодженням
• Пробою ізоляції:Через старіння, вологість або забруднення
• Шум вібрації:Викликано механічним дисбалансом в системі ротора

Рішення включають відновлення поверхні, заміну щіток, регулювання навантаження, очищення, а у важких випадках повну заміну комутатора.

7. Як вибрати правильний комутатор для електроінструменту?

Вибір правильного комутатора вимагає ретельної оцінки технічних характеристик, середовища застосування та стандартів якості.

• Перевірте чистоту міді на ефективність провідності
• Перевірте якість ізоляції слюди на термостійкість
• Забезпечте сумісність із вимогами до швидкості та крутного моменту двигуна
• Оцініть точність виготовлення та якість балансування
• Підтвердити надійність постачальника та стандарти сертифікації

Промислові користувачі повинні віддавати перевагу постачальникам із потужними інженерними можливостями та послідовними системами контролю якості.

FAQ (Часті запитання)

Висновок

Theкомутатор для електроінструментує критично важливим компонентом, який визначає ефективність двигуна, стабільність і довговічність. Високоякісний дизайн, точне виготовлення та належне технічне обслуговування є важливими для забезпечення довгострокової роботи у складних програмах.

Для запитів, оптових замовлень або технічної консультації, не соромтесязв'яжіться з намисьогодні й отримайте експертну підтримку щодо колекторів для своїх електроінструментів.
