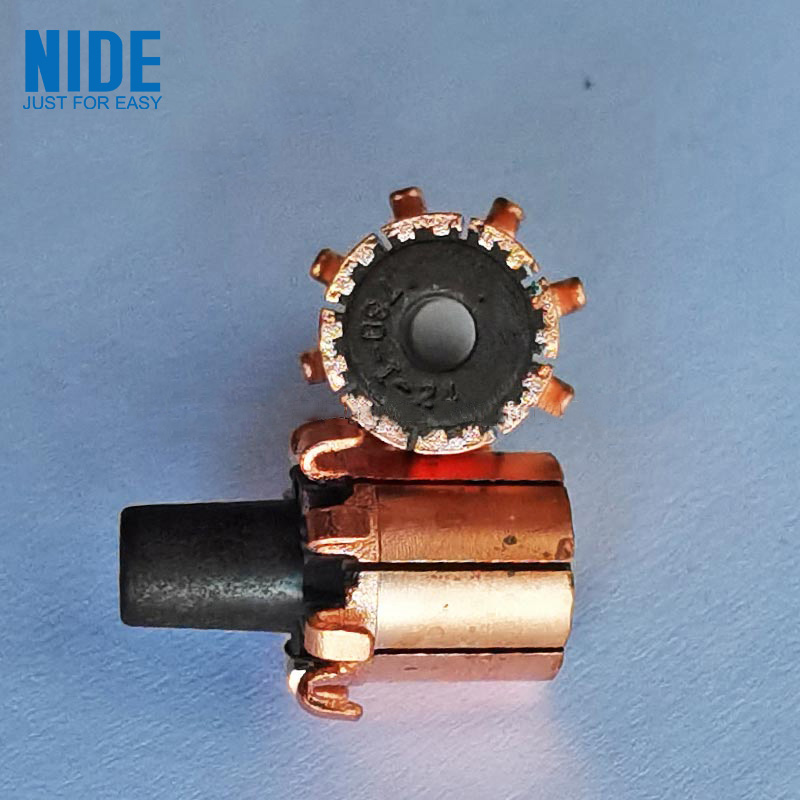

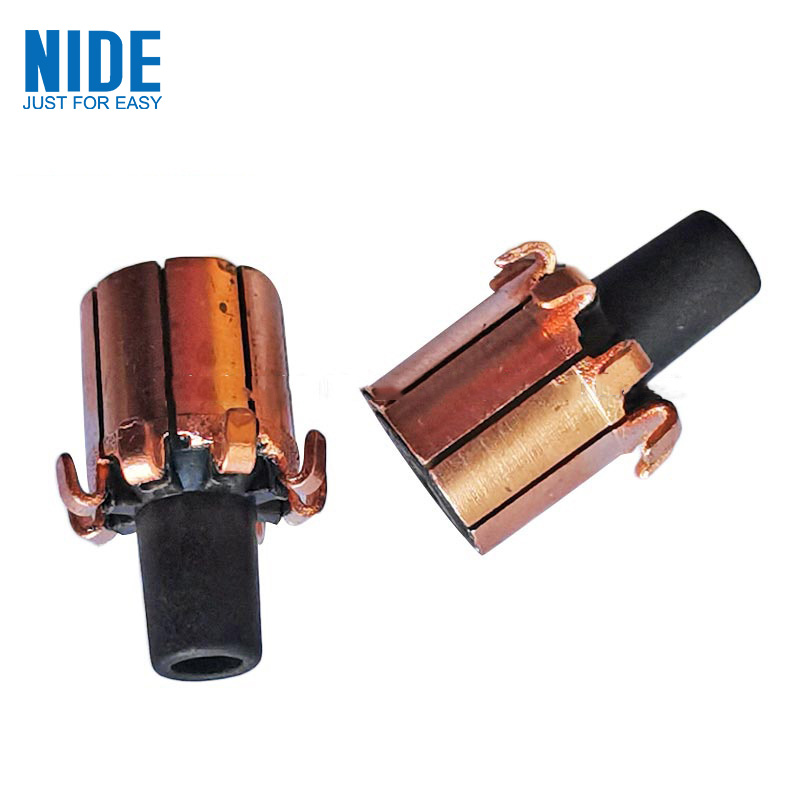

Цей арматурний комутатор електроінструментів є різновидом мікромоторного комутатора з тривалим терміном служби. У центрі цього комутатора є наскрізний шпиндель. Комутатор поділяється на секцію великого діаметра, секцію середнього діаметра та секцію малого діаметра. На сегменті закріплено кілька колекторних сегментів, а між сегментами комутатора розміщені ізоляційні частини.
Модель |
Зовнішній діаметр |
Внутрішній отвір |
Ширина прорізу |
Довжина стопи гачка |
Номер слота |
Висота міді |
Загальна висота |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Поверхня сегментів арматури електроінструмента покрита вольфрамовим і молібденовим антиокислювальним покриттям, яке підходить для внутрішніх робіт загальних мікродвигунів і використовується як комутатори двигуна.
Електроінструменти Якорний комутатор
