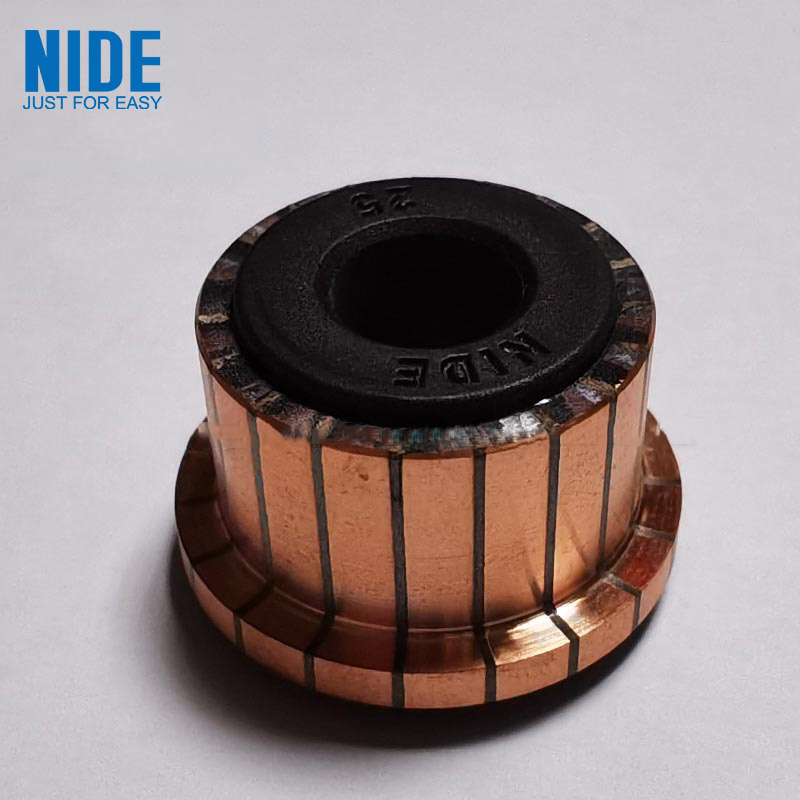

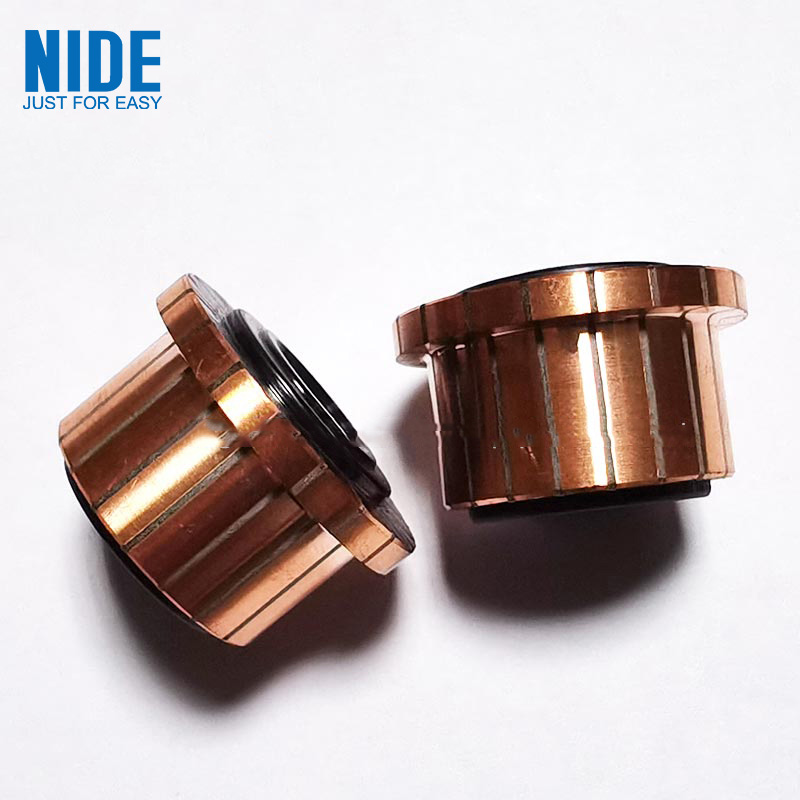

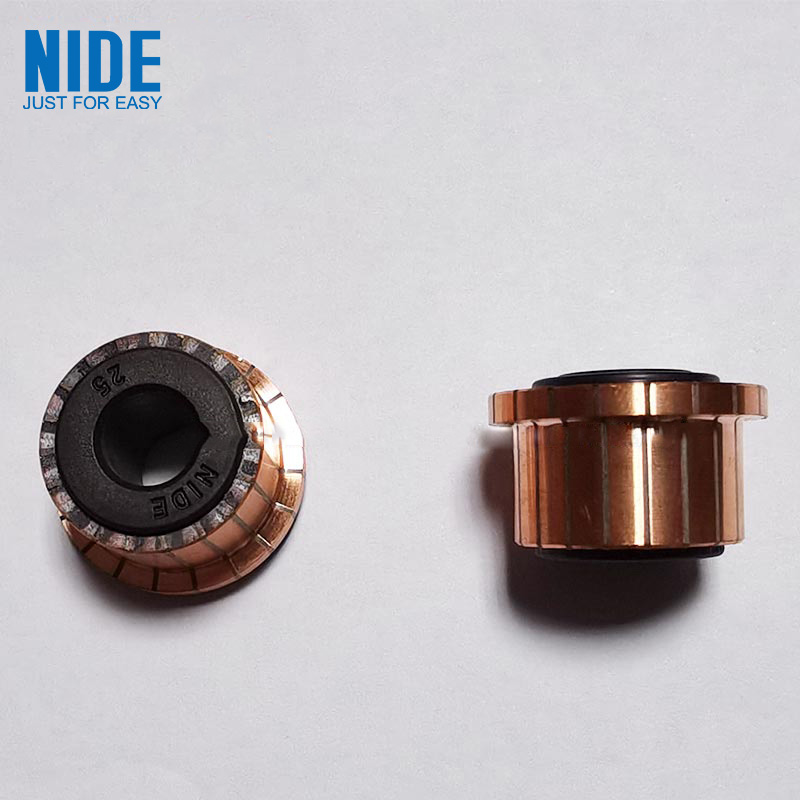

Сегментний комутатор електроінструментів містить пластикову основу та мідний лист, що комутує, прорізного типу. Верхня частина комутаційного мідного листа щілинного типу забезпечена сходинкою зварювального дроту. Комутуючі мідні листи сусіднього типу прорізів ізольовані та ізольовані листами слюди. У центрі є верхній циліндричний внутрішній отвір і нижній циліндричний внутрішній отвір, розташовані співвісно, а діаметр отвору верхнього циліндричного отвору менший, ніж діаметр нижнього циліндричного отвору,
Модель №. |
OD (мм) |
ID (мм) |
Загальна висота (мм) |
Довжина сегмента (мм) |
Гак/диаметр стояка (мм) |
Бар № |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Сегментний комутатор електроінструментів широко використовується в автомобільній промисловості, побутовій техніці, електроінструменті та інших галузях.
Сегментний комутатор електроінструментів маєФункція Ефективно покращує механічну міцність і перевищення швидкості.
